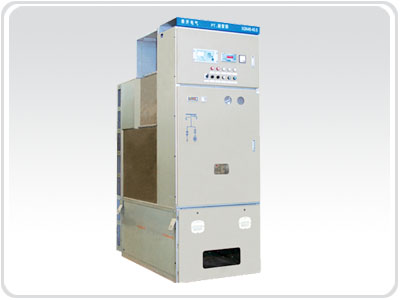

XGN46-40.5箱式氣體絕緣金屬封閉開關設備
發布時間：2009/10/2
游覽量4276
XGN46-40.5箱式氣體絕緣金屬封閉開關設備（簡稱C-GIS）是40.5kV三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠廠用電、輸變電系統變電所的受配電、工礦企事業配電等場合以及高濕度（或凝露）、高海拔，污穢等環境條件下，實行控制、保護、監測。與常規空氣絕緣開關柜相比，在經濟性、適用性、可靠性等方面具有明顯的優勢。
本開關柜滿足IEC60298、IEC60056、GB3906－91、GB1984-89等標準，元件布置合理密封性好、方案齊全可擴展，操作可靠安全，現場安裝方便、簡單，是先進的元器件與高新制造技術相結合的新型配電裝置。
主要結構特點：
1、體積小，占地少。
2、高壓元件密封在低壓力SF6氣體內，可有效地防止外界各種形式的有害影響，絕緣可靠，且有良好的抗老化、防腐蝕性能。
3、采用插接式固體絕緣母線，可在不涉及SF6氣體的情況下進行擴展，大大縮短了施工周期。
4、選用新型一體化設計的真空斷路器作為主開關，性能可靠，免維護。
5、采用轉動閘刀型三位置開關，實現接通、隔離、接地三種功能。簡化了結構，減少了運動零部件數量，使可靠性更高。
6、采用智能化控制和保護單元，實現繼電保護自動化。
7、采用內錐或外錐式電纜插接系統及外置插接式ZnO避雷器。
基本技術參數:
