KYN61-40.5鎧裝型移開式交流金屬封閉開關設備
發布時間：2009/10/2
游覽量4177
KYN61-40.5鎧裝移開式交流金屬封閉開關設備，配移開式真空斷路器ZN85-40.5（3AV3）或六氟化硫斷路器SF1（2）型和VD4-40.5系列，適用于40.5kV三相交流50Hz電力系統中，做為發電廠廠用電、輸變電系統變電所的受配電、工礦企事業配電等場合；對電路具有控制、保護和監視等功能。
本開關柜符合GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》、IEC62271-200《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。
主要結構特點：
1、開關柜采用復合絕緣，母線采用熱縮絕緣材料及環氧涂敷的絕緣手段，優化電極形狀，使柜體結構緊湊，縮小占地面積，母排連接頭用阻燃材料而成的絕緣套；
2、主母線分段，相鄰柜間用母線套管隔開，能有效防止事故蔓延，同時對主母線起到輔助支撐作用；
3、柜體采用組裝結構，采用敷鋁鋅薄鋼板柔性線冷加工以后，通過高強度螺栓和鉚螺母連接而成，面板采用噴塑工藝，提高了產品的外觀質量和裝配精度；
4、開關設備的各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；
5、實現關門操作。開關柜內斷路器、接地開關等各項正常操作，都在高壓隔離門關閉條件下進行；
6、 斷路器手車上裝有新型全絕緣真空斷路器或六氟化硫斷路器；
7、“五防”聯鎖裝置安全、可靠；
8、良好的車、柜滑動接地裝置，確保人身設備的安全；觸頭盒前裝有金屬活門，隨車的進出而開閉并到位鎖定；手車進出采用絲杠機構，省力輕巧、靈活；
9、方案齊全，系列化強。

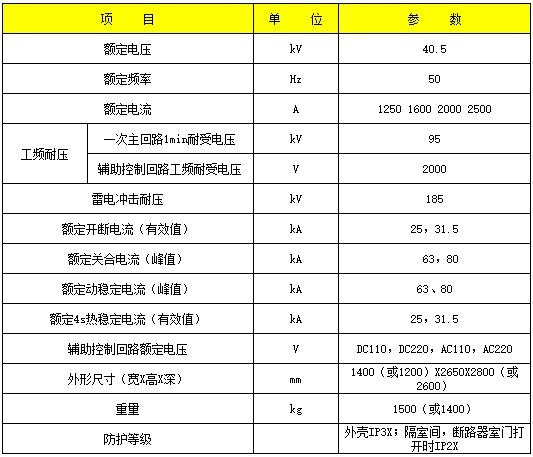

基本技術參數:
